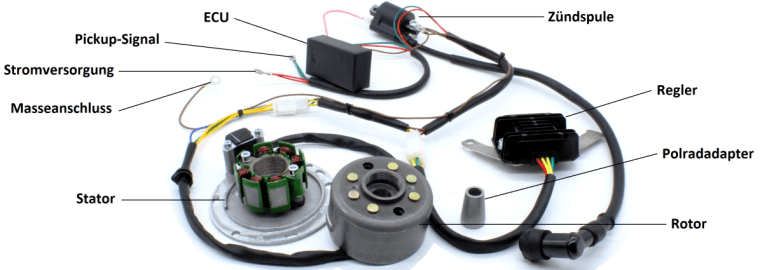

De RZT Delta21 heeft een ontsteking met een ontwerp dat gericht is op minimale weerstand opwekking terwijl het toch voldoende licht levert voor alle motorfietsen. Het lage gewicht van het vliegwiel van slechts 630 gram en een diameter van slechts 77 mm zorgt voor slechts een fractie van de weerstand van een vergelijkbare effectieve ontsteking.

Met slechts één enkele, omloopbare primaire spoel wordt een krachtige wisselspanning opgewekt. Deze wisselspanning wordt direct en volledig door een regelaar omgezet in gelijkspanning en beperkt tot 14V. Deze gelijkspanning wordt in het gehele boordnet geleid en dient tegelijkertijd als voeding voor de ECU. Een 12V-batterij moet worden gebruikt als buffer om de boordspanning ook onder ongunstige omstandigheden (bijvoorbeeld bij stationair draaien bij een stoplicht met tegelijkertijd een extreem hoog stroomverbruik) te handhaven.

De externe pick-up sensor genereert een krachtige, duidelijke puls die door de ECU wordt gebruikt voor de berekening van het toerentalafhankelijke ontstekingstijdstip. In de ECU is een ontstekingscurve geprogrammeerd die het ontstekingstijdstip van de motor in alle belastingstoestanden aanpast. Meer details hierover in de sectie “WAT DOET EEN ONTSTEKINGSCURVE?”. De ECU stuurt de ontstekingspuls naar de ontstekingspoel, die deze puls omzet in een krachtige ontstekingsspanning van meer dan 20.000V en deze naar de bougie stuurt. Omdat de primaire puls wordt gevoed door de 12V-boordspanning (in plaats van zoals gebruikelijk door een toerentalafhankelijke primaire spoel), ligt deze volledige ontstekingsspanning al vanaf nul toeren aan, wat het startgedrag aanzienlijk verbetert.

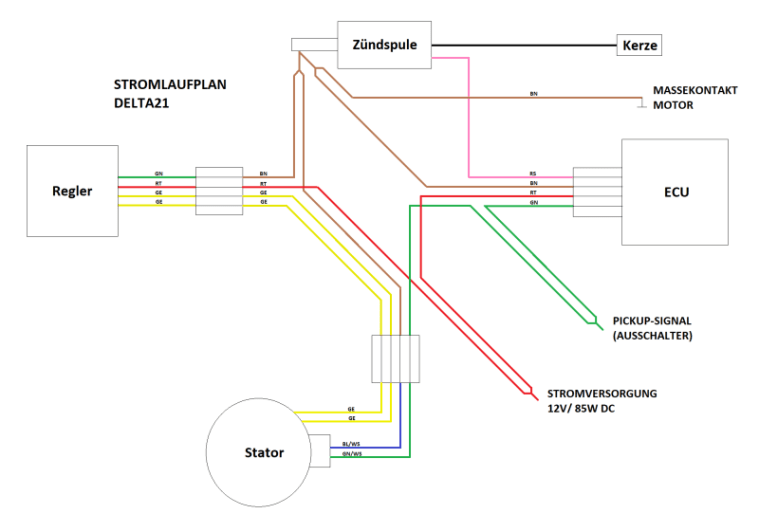

Alle componenten zijn verbonden met een stevig kabelboom en vooraf gemonteerd met connectoren zodat een verkeerde installatie onmogelijk is (elke connector past alleen in één positie). Er zijn slechts drie uitgangen (rood = voeding 12V DC, groen = pick-up signaal / schakelaar, bruin = massa naar de motor).
