Hoe stel je achterschokbrekers in bij een Kreidler?


Deze keer gaan we het hebben over de achterschokbrekers en  hoe je ze instelt.

Nu hoef ik niemand uit te leggen hoe belangrijk de vering voor jouw Kreidler is. Dan koop je dure achterschokbrekers maar je weet niet hoe je ze moet instellen… Laatst kreeg ik 4 Kreidler liefhebbers over de vloer voor een adviesgesprek  voor wat betreft tuningsetjes en al snel ging het over rijveiligheid en dan is vering een belangrijk gegeven. De heren vonden het zeer interessant en dus besloot ik dit Blogbericht te maken om dit ook met andere liefhebbers te delen.

Vraag jezelf eens af wat de reden van de valpartij is wanneer iemand het asfalt kust. Dat komt meestal omdat het voorwiel onder de Kreidler wegschuift. Onze Kreidlers hebben namelijk niet de juiste gewichtsverdeling tussen de vooras en de achteras. Vooral tegenwoordig omdat we ook niet meer het gewicht van een 16 jarige hebben en de originele achterschokbrekers versleten zijn of de imitatieschokbrekers van inferieure kwaliteit zijn. Met andere woorden de Kreidler zakt met de originele schokbrekers achter helemaal in waardoor het gewicht zich nog meer naar achteren verplaatst. De druk op de vooras wordt daardoor nog minder. Dat een wegracer meestal plat ligt heeft ook hiermee te maken. Hij verlegt het gewicht naar de vooras. Hierdoor blijft de druk op de vooras en zal de motorfiets ook directer insturen en het voorwiel zal niet makkelijk wegslaan. Ook wij hobbyisten zullen het verschil direct merken.

Gelukkig investeren veel liefhebbers al in goede achterschokbrekers maar weten ze niet hoe ze die moeten instellen zodat de Kreidler prettig instuurt en je goede druk op de vooras hebt. Te slappe veervoorspanning zorgt er namelijk ook voor dat je wijd uit de bocht komt omdat de balhoofdhoek te lang wordt bij ingezakte schokbrekers.

Hoe stel je dan jouw achterschokveren goed in? Dat heeft te maken met de veervoorspanning. Deze veervoorspanning bepaalt namelijk mede de hier bovenbeschreven geometrie van jouw Kreidler.

Nu heb ik een nieuw setje achterschokbrekers van een ander (EU)merk gemonteerd om deze op kwaliteit te testen en natuurlijk begint dat met het instellen van de veervoorspanning. Uiteindelijk is het doel om er voor te zorgen dat mijn Kreidler “gebalanceerd” is. Dat betekent wanneer je op het scharnierpunt kracht plaatst zowel de voor- als de achtervering gelijkmatig inveren.

Onderstaand kun je stap voor stap lezen hoe ik ze instel..

Stap 1
Zet de Kreidler van de standaard af en rechtop tegen een muurtje.

Stap 2
Meet vanaf de grond de afstand tot aan de onderkant van jouw buddyseat. Je ziet dat die afstand bij mij circa 69 cm is.

Stap 3
Ga in zithouding op jouw Kreidler zitten met beide voeten op de voetsteunen (je leunt een beetje tegen de muur). Laat iemand anders even de opnieuw de afstand meten. Je ziet nu bij mij
dat de afstand van de grond tot aan de onderkant van de buddy 64 cm is. De Kreidler zakt dus circa 5 cm in wat veel te veel is.

Stap 4
Nu kun je bijvoorbeeld de Hagons met de bijgeleverde sleutel de veervoorspanning in 3 standen stellen. De schokbrekers die ik geplaatst heb om te testen kun je in 5 standen stellen. Zorg ervoor dat je beide schokbrekers in dezelfde stand plaatst(!) en herhaal de test totdat de achterschokbrekers niet meer inzakken dan 2 cm.

Nu heb je in ieder geval de veervoorspanning van jouw achterschokbrekers goed afgesteld. Doe nu dan de “scharniertest” en kijk of de achter- en de veervoorvering gelijkmatig inveren. Je hebt dan in ieder geval een goede eerste stap gezet in het afstellen van de juiste vering. In een volgend Blogbericht komen we wellicht terug op de afstelling van de voorvorkvering mocht daar interesse in zijn….

Wetenswaardigheidje 1: Waarom je regelmatig de voorvorkolie moet vervangen.


Het is vaak een “vergeten” onderhoudsklusje: het vervangen van de voorvorkolie. Vergeten? Nee ik denk dat de meeste mensen er niet bij stilstaan dat ook de voorvorkolie aan veroudering onderhevig is. Wat is de gedachte hier dan achter?

Door het gebruik van de Kreidler zal de voorvork tijdens een ritje talloze keren in en uitveren. Hierdoor komt energie vrij in de vorm van hitte die aan de olie wordt vrijgegeven. Door het voortdurende verhitten en afkoelen van de olie verliest de olie zijn smeerkracht. Het gevolg hiervan is dat de voorvork zwaarder zal veren. Nu is het juist de bedoeling dat de weerstand voor “inveren” zo laag mogelijk is anders geeft de voorvork de klap van de hobbel eerst door aan jouw stuur voordat die begint met “inveren”.

De 2de reden om regelmatig de olie te verversen is dat de binnenveren vaak ruw zijn afgewerkt. Wanneer de olie zijn smeereigenschappen verliest. Dan schuurt de binnenveer tegen de binnenkant van de onderpoot van jouw Kreidler aan… Hierdoor komen kleine metaaldeeltjes vrij die er op hun beurt weer voor zorgen dat de kreidler zwaarder zal veren en je dus aan veiligheid maar ook aan comfort inboet.

Het advies is dan ook om regelmatig de olie te verversen. Ik doe het jaarlijks wanneer ik de Kreidler winterklaar maak. Wanneer de eerste zonnestralen van het voorjaar weer in het gezicht schijnen dan hoef ik alleen de Kreidler maar uit de schuur te halen en aan te zwengelen voor een onbezorgde rit…

BMP Membraanhuis


De Mahle membraanhuizen zijn eindelijk klaar. De eerste serie is vorige week uitgeleverd en ik kreeg ontzettend leuke en positieve reacties zoals deze die je hieronder kunt lezen:

“Hee Johan alles klar …Membran ist da Super Geil ….Top Arbeit … Super BMP Shop … nur Top Parts die auch funktionieren … !

Nu heb ik ook een aantal setjes in het zilver en in het zwart laten anodiseren puur om te kijken hoe dit eruit zou komen te zien en natuurlijk om jullie reacties te peilen. Vinden jullie dit mooi en heeft het een toegevoegde waarde omdat de membraanhuizen dan ongeveer 10 euro per stuk duurder worden?
Welke kleur heeft de voorkeur? Zwart, zilver of naturel? Ik kan eerlijk gezegd geen keuze maken.. en dus leg ik hem aan jullie voor en aan de hand van de uitkomsten zal ik een beslissing nemen. Natuurlijk neem ik zelf wel 1 zwarte want dat hoort namelijk bij Black Mamba Parts :).

Om een goede keuze te kunnen maken vind je onderstaand een aantal slide shows die je een goede indruk kunnen geven. Reacties stel ik zeer op prijs…

NATUREL

Deze slideshow vereist JavaScript.

ZILVER

Deze slideshow vereist JavaScript.

ZWART

Deze slideshow vereist JavaScript.

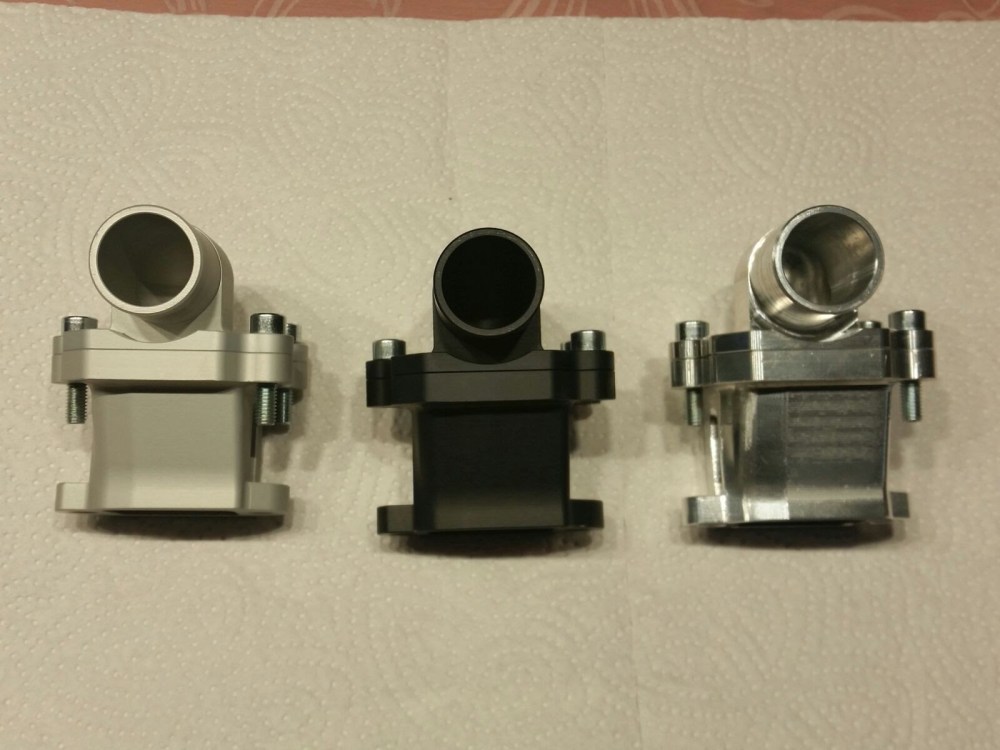

En hier alle drie naast elkaar:

img-20161020-wa0006

De getoonde membraanhuizen zijn voor Mahle cilinders ontwikkeld worden. De doorlaat van de deksel bedraagt 24mm. De aansluiting is gemaakt voor de Bing 20/23 en de Mikuni VM20-151 mits deze is voorzien van een BMP adapterset. Indien je een Mikuni 24 wilt plaatsen dan is dit mogelijk maar dan moet de carburateur iets uitgedraaid worden. Voor de Mikuni VM carburateurs met de maten 24. 26 en 28 komen aparte deksels met rubberen aansluiting zodat deze carburateurs niet meer uitgedraaid hoeven te worden.

Voor KT cilinders hebben we door een andere cilindermaatvoering afzonderlijke membraanhuizen gemaakt. Die verwacht ik over 14 dagen in huis te hebben.

En tot slot dan nog een video over het ontwikkelingsproces van de membraanhuizen de afgelopen 12 maanden:

Hoe 3D technologie ingezet wordt voor de ontwikkeling en productie van Black Mamba Parts onderdelen!


Black Mamba wordt steeds meer een merk met zelf ontwikkelde producten en vooral met een eigen visie over tunen en sportief gebruik van jouw Kreidler! Om de onderdelen juist die kwaliteit en pasvorm mee te geven waar Black Mamba Parts voor staat printen we deze eerst uit op een 3D printer waarna we deze onderdelen in productie nemen.

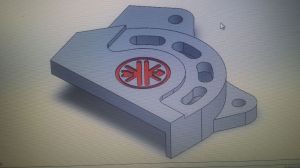

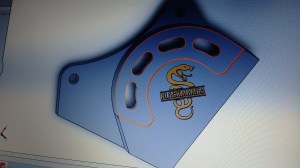

Als eerste worden de onderdelen in Solidworks door een ervaren Cad Cam tekenaar getekend. Zie hieronder:

IMG_20150921_163852397 IMG-20150919-WA0003

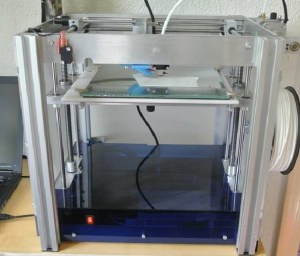

Daarna worden deze onderdelen door een 3D printer uitgeprint:

3d printer 12042796_1686271681606626_4539128105952881618_n

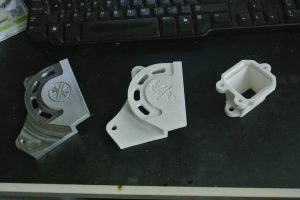

Na het printen worden de onderdelen op een Kreidler op pasvorm gecontroleerd. Soms is een kleine aanpassing nodig waarna de productie van de onderdelen kan starten. De linker tandwielbeschermer is al uit aluminium gefreesd.

12076392_1687182621515532_1581896143_o

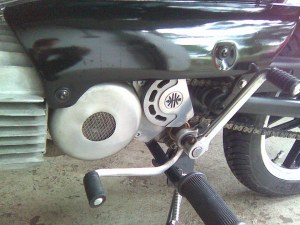

Dit alles met als doel onze Kreidler verder te verfraaien:

12042864_1144392508923530_2726447348507815907_n

Op hele korte termijn (binnen 1 week) liggen de tandwielbeschermers op de plank op nieuwe bezitters te wachten.
