Vorige week bleek al dat het Bing 20 en Mikuni VM20-151 membraanhuisdeksel al 100% paste op het Black Mamba Membraanhuis. Voordat we echter de membraansetjes in productie geven willen we 100% zeker zijn dat alles exact op elkaar past. Vandaar dat we alles vooraf door een 3D printer in een prototype laten omzetten zodat we de pasvorm kunnen controleren. Tijdens dit proces bleek dat er 2 zaken nog beter uitgevoerd zouden kunnen worden. Afgelopen donderdag was het dan zo ver: het grote spruitstuk voor de Mikuni 24-26 hebben we als eerste aangepast en de bestanden voor de 3 D printer zijn ook al klaar. Op de foto’s kun je zien wat er veranderd is..

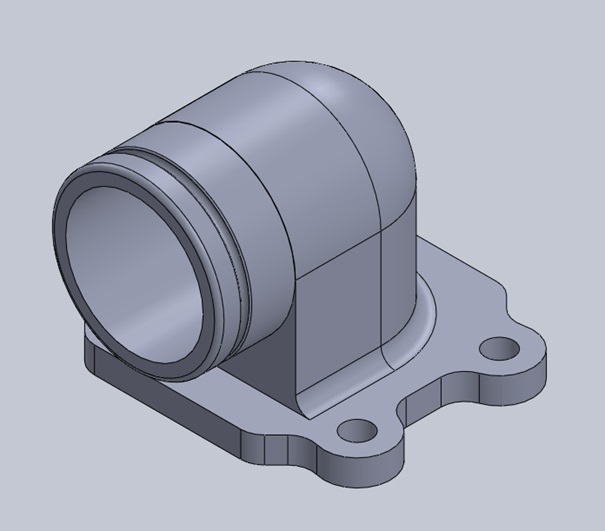

Hier eerst het formaat van de originele membraanhuisdeksel.

Kreidler mikuni vm24-26 oud

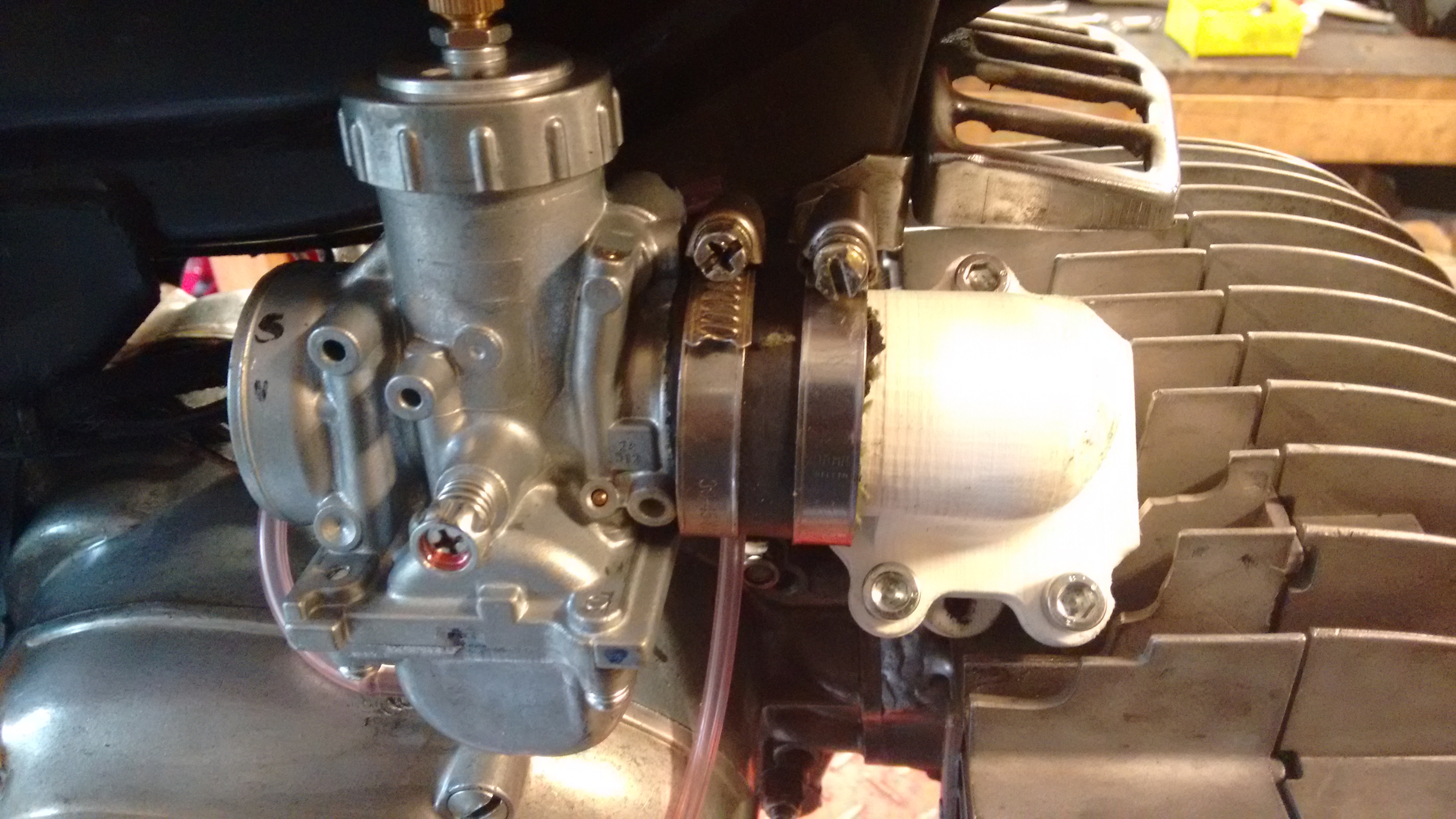

Gemonteerd op de Kreidler zag het er als volgt uit:

IMG_20151010_165407813

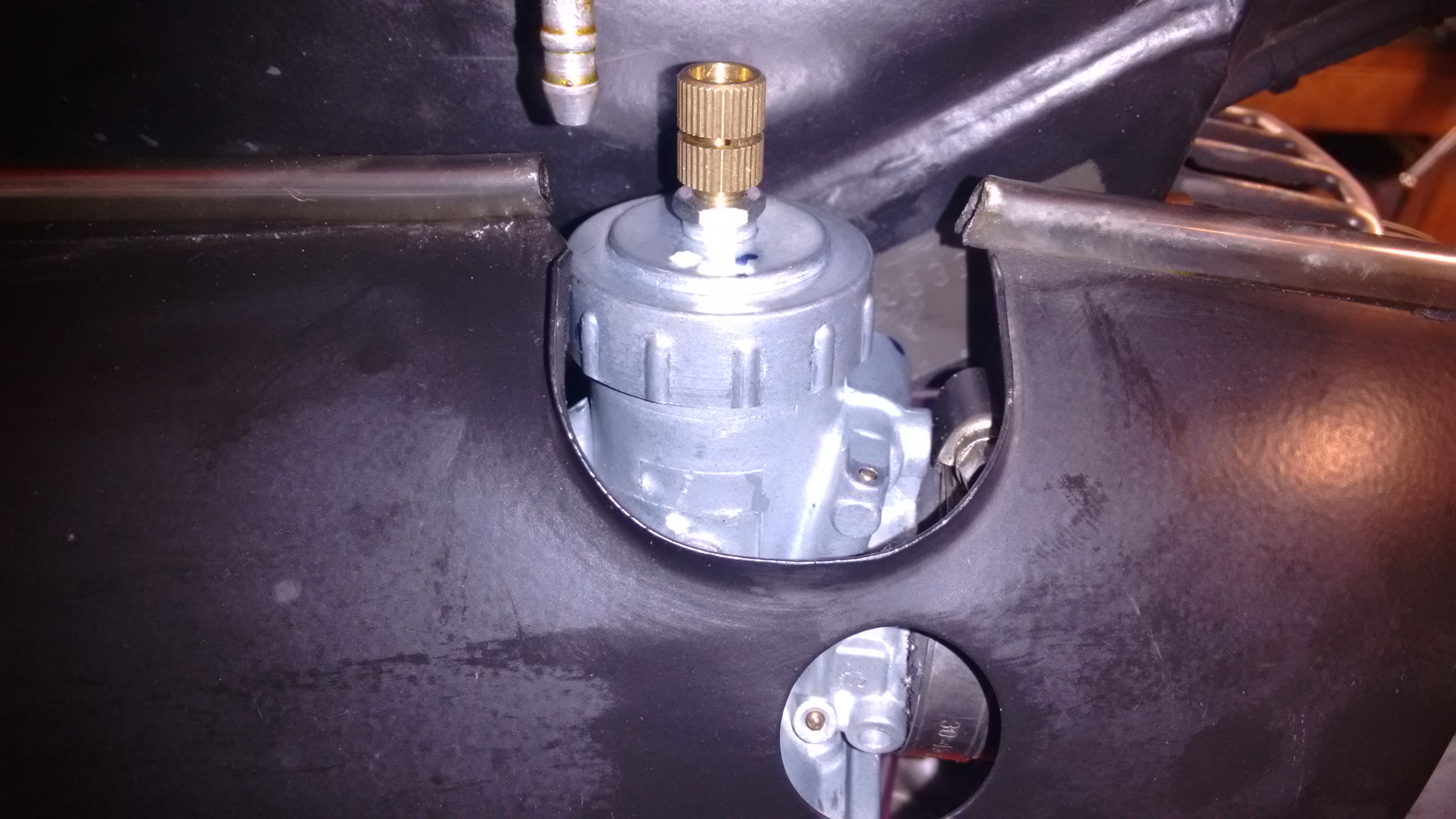

Achter de kappen kwam die echter niet helemaal goed uit:

IMG_20151010_165227425

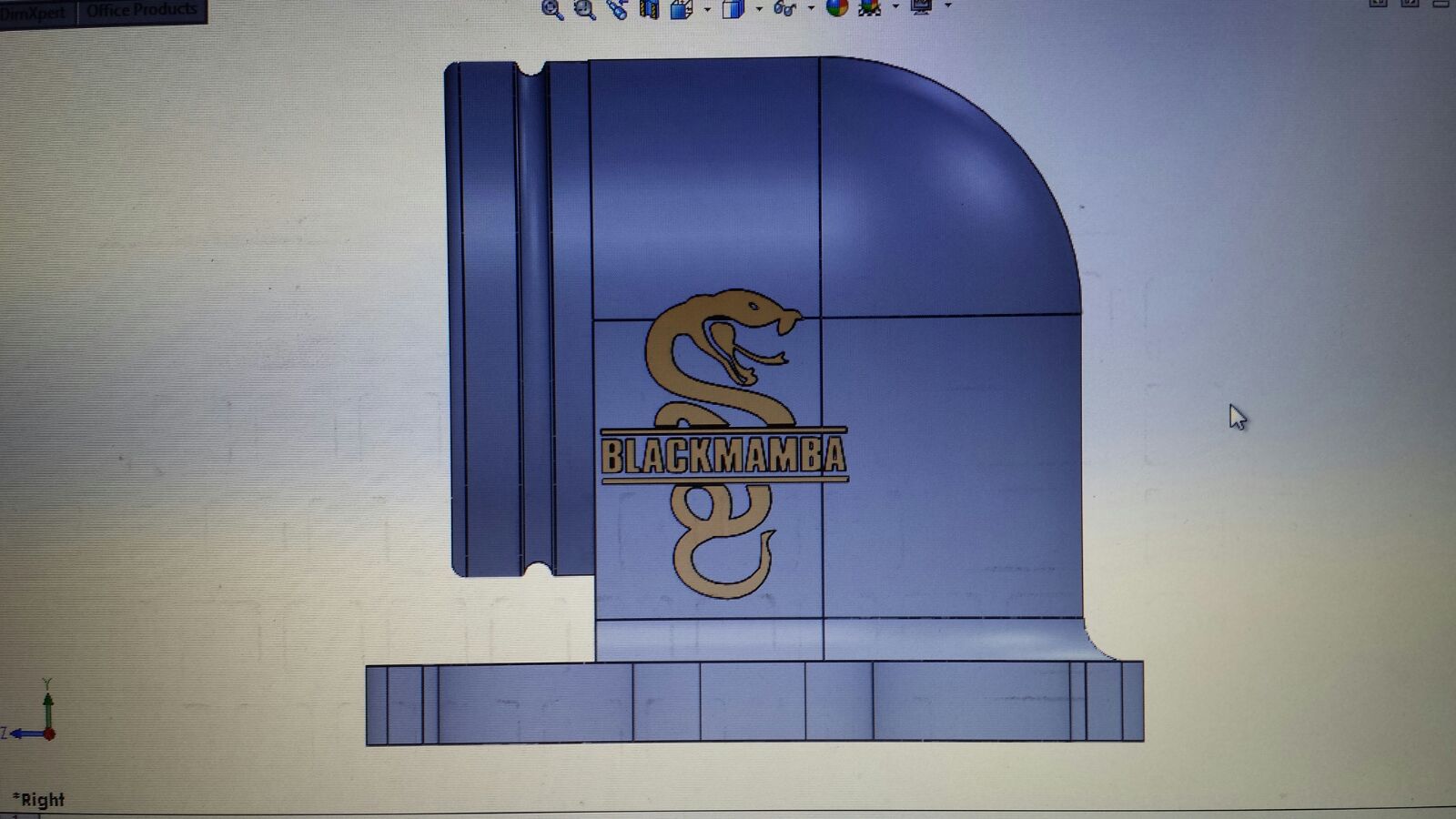

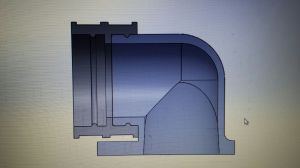

Terug naar de tekentafel dus! En dit kwam er uit:

IMG-20151015-WA0000 IMG-20151015-WA0001

Vergelijk nu het oude met het nieuwe plaatje en welke verschillen zie je dan?

IMG-20151015-WA0000 Kreidler mikuni vm24-26 oud

De volgende keer meer over de membraanhuizen!
